10cc Stove 改善！・・・ せず。
初期の10cc Stove の大きさそのままに、バスタブの燃料容積をアップ。
プレヒートタイムの短縮とストーブ本体、そして専用ポットサポートの更なる軽量化に挑戦。
結果として、予想外のチューンアップでジェット炎がうまく収束せずに敢え無く敗退・・・
細かい原因を追求し過ぎるあまりにバランス取りの底無し沼に陥る！
プレヒートタイムの短縮とストーブ本体、そして専用ポットサポートの更なる軽量化に挑戦。
結果として、予想外のチューンアップでジェット炎がうまく収束せずに敢え無く敗退・・・
細かい原因を追求し過ぎるあまりにバランス取りの底無し沼に陥る！

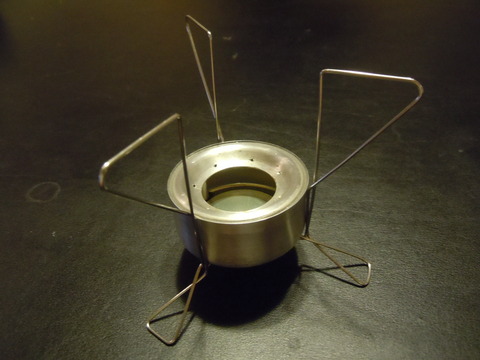

カタチとしては最近お得意（？）の直径1mmステンレス棒を使った分離型ポットサポートと
フープ形状の若干の変更、そのボトムには新たに板厚0.2mmのフランジを組み合わせたもの。
初期型と比べると かなりの軽量化には成功したのだが・・・
フープ形状の若干の変更、そのボトムには新たに板厚0.2mmのフランジを組み合わせたもの。
初期型と比べると かなりの軽量化には成功したのだが・・・

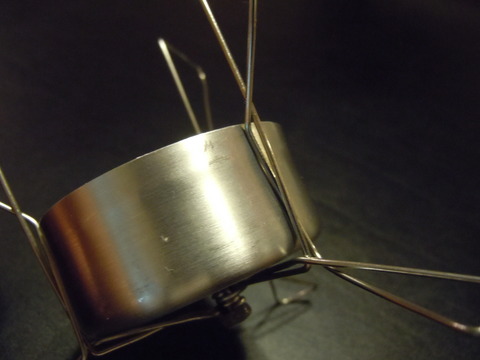

細棒の強度を上げるために、2本の棒が並行する箇所は1回縒るようにし、
ストーブ本体下の位置でネジ留めをした可動式ポットサポート。
単体で折りたたむ事が出来る分離型だが、耐荷重は水2～3カップ分と割り切った強度しかない。
以前に作ったスパイダー型サポートと比べると、ややガタツキ感があるのも否めない。
これも更なる改良が必要か？
ストーブ本体下の位置でネジ留めをした可動式ポットサポート。
単体で折りたたむ事が出来る分離型だが、耐荷重は水2～3カップ分と割り切った強度しかない。
以前に作ったスパイダー型サポートと比べると、ややガタツキ感があるのも否めない。
これも更なる改良が必要か？
以前に作った直径2mm棒で作ったものと比べると、これだけの軽量化をしている。
ただ、もう少し補強を考えないといけないのかも。
ただ、もう少し補強を考えないといけないのかも。
ストーブ本体は前回の試作と比べると1g ほどの軽量化といったところか。
熱帰還が良くなった分、暴走気味でうまくトルネードしないところが惜しい。
各ジェット孔のガス噴出量の均一化と、更なるデチューンが今後の課題。
熱帰還が良くなった分、暴走気味でうまくトルネードしないところが惜しい。
各ジェット孔のガス噴出量の均一化と、更なるデチューンが今後の課題。
初期モデルと比べるとこれだけの軽量化。
無論、実用出来なきゃ意味が無い。（苦笑）
無論、実用出来なきゃ意味が無い。（苦笑）
ブログでは見た目の良いストーブのことばかり書くことも出来るけど、
実際はなかなか上手くいかないのよ、これが。
実際はなかなか上手くいかないのよ、これが。
Posted by riku at 23:22│Comments(10)
│アルコールストーブ沼
この記事へのコメント
す、すごい！！(ﾟﾛﾟ屮)屮
かなり高機動化が進んでいますね、、、
柔よく剛を制すじゃないですが、常識を覆すスタンドが生まれそうな気配がしますね。
ん~、すごい！！
かなり高機動化が進んでいますね、、、
柔よく剛を制すじゃないですが、常識を覆すスタンドが生まれそうな気配がしますね。
ん~、すごい！！
Posted by H.M.E at 2012年05月16日 23:44
H.M.Eさん
お疲れさまﾃﾞｽ
素早いコメント！、あっちでもコッチでも有り難う御座います（笑）
このサポート、見てお分かりになるかと思いますが、ウィスパーライトのポットサポートをモチーフに考えてみたものﾃﾞｽ
いままでのサポートは小さな精密バイスを使っていたので成形が簡単な方だったのですが、これはラジペンを使った完全手作業なので知恵の輪やってるみたいです、ﾊｲ（笑）
まだ何か出来そうな気がしますので、もうちょっと柔ﾁｬﾝと遊んでみることにｼﾏｽ・・w
お疲れさまﾃﾞｽ
素早いコメント！、あっちでもコッチでも有り難う御座います（笑）
このサポート、見てお分かりになるかと思いますが、ウィスパーライトのポットサポートをモチーフに考えてみたものﾃﾞｽ
いままでのサポートは小さな精密バイスを使っていたので成形が簡単な方だったのですが、これはラジペンを使った完全手作業なので知恵の輪やってるみたいです、ﾊｲ（笑）
まだ何か出来そうな気がしますので、もうちょっと柔ﾁｬﾝと遊んでみることにｼﾏｽ・・w
Posted by riku at 2012年05月16日 23:57
シビレル工作が続いてますねー！
私はWLじゃなくてFireFlyを思い出しました。
暴走気味なら孔径広げて実用機に回しちゃいましょう。
私はWLじゃなくてFireFlyを思い出しました。
暴走気味なら孔径広げて実用機に回しちゃいましょう。
Posted by tetk at 2012年05月17日 07:21
どうも！ホント！FireFlyのミニチュアみたい！笑！
ちゃんと使えるのがスゴイですね！
コレは、お湯湧かすのが？楽しみですね〜！
ちゃんと使えるのがスゴイですね！
コレは、お湯湧かすのが？楽しみですね〜！
Posted by ginof355 at 2012年05月17日 07:52
tetkさん
お疲れさまﾃﾞｽ
先日は親切なご指導頂きましてありがとうございました
あ、ホントだ！確かにファイアフライのサポート形状にソックリですね(笑) このままでも良さげですが、煮沸時の揺れがまだ大きいので、若干の形状変更をしようかなと思ってます・・
とりあえず例の後続機が仕上がったので、そちらの結果を踏まえてまた改善してみます！
お疲れさまﾃﾞｽ
先日は親切なご指導頂きましてありがとうございました
あ、ホントだ！確かにファイアフライのサポート形状にソックリですね(笑) このままでも良さげですが、煮沸時の揺れがまだ大きいので、若干の形状変更をしようかなと思ってます・・
とりあえず例の後続機が仕上がったので、そちらの結果を踏まえてまた改善してみます！
Posted by riku at 2012年05月17日 15:38
ginoさん
お疲れさまﾃﾞｽ
どう？ginoさん好み？？(笑)
どうしても好みの火器をモチーフにしてしまいます・・ 系が似てらっしゃるから、触手が動いちゃいませんか～？(笑)
後続のプロトモデルの給湯テストを動画にしたので、よかったら見て下さいね～
お疲れさまﾃﾞｽ
どう？ginoさん好み？？(笑)
どうしても好みの火器をモチーフにしてしまいます・・ 系が似てらっしゃるから、触手が動いちゃいませんか～？(笑)
後続のプロトモデルの給湯テストを動画にしたので、よかったら見て下さいね～
Posted by riku at 2012年05月17日 15:45
お疲れ様です！
水面下での苦労がわかりますね、
でも12ｇって・・・・・びっくるり（びっくりの最上級）です！
水面下での苦労がわかりますね、
でも12ｇって・・・・・びっくるり（びっくりの最上級）です！
Posted by ガイア at 2012年05月17日 20:45
ガイアさん
お疲れさまﾃﾞｽ
そうなんですよ、ただのCOW石鹸なのに、牛乳石鹸だと思いこんでしまうくらいに大変なんですっ!
これはアナタしか分からない・・ (爆)
お疲れさまﾃﾞｽ
そうなんですよ、ただのCOW石鹸なのに、牛乳石鹸だと思いこんでしまうくらいに大変なんですっ!
これはアナタしか分からない・・ (爆)
Posted by riku at 2012年05月17日 21:31
一筆書きのようなゴトクに感動しています
そして
給湯時振動（自製語、笑）で
ブルブルと震えながら煮え立つ動画に
魅せられてしまいました！
高精度な連続の折り曲げテクは
とても真似できません（涙）
そして
給湯時振動（自製語、笑）で
ブルブルと震えながら煮え立つ動画に
魅せられてしまいました！
高精度な連続の折り曲げテクは
とても真似できません（涙）
Posted by JSB at 2012年05月20日 01:32
JSBさん
お疲れさまﾃﾞｽ
ウルトラライトを極めている方々は、この「給湯時振動」のゴトクに喜んで頂けているようﾃﾞｽ(笑)
3つのパーツを1点のみで固定する細棒ゴトクに、何とか張りを持たせるために試行錯誤したのが今回のカタチなのですが、更なる補強が出来ないものかと追加の曲げ補強を模索しているところです
今、一方向の曲げ補強は決まったのですが、もう少し試作を続けて改善してみますね
こういうのを先生が作ったとしたら、きっとすごいものが出来るのでしょうね！
お疲れさまﾃﾞｽ
ウルトラライトを極めている方々は、この「給湯時振動」のゴトクに喜んで頂けているようﾃﾞｽ(笑)
3つのパーツを1点のみで固定する細棒ゴトクに、何とか張りを持たせるために試行錯誤したのが今回のカタチなのですが、更なる補強が出来ないものかと追加の曲げ補強を模索しているところです
今、一方向の曲げ補強は決まったのですが、もう少し試作を続けて改善してみますね
こういうのを先生が作ったとしたら、きっとすごいものが出来るのでしょうね！
Posted by riku
at 2012年05月20日 13:48
